उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | RINO |
| प्रमाणन: | CE |
| मॉडल संख्या: | एचसी-पीएल 5 प्लाई 2200 |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | एक सेट |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | फिल्म या लकड़ी के मामले में लिपटे |
| प्रसव के समय: | जमा के बाद 40-60 कार्य दिवस |
| भुगतान शर्तें: | एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5 सेट / महीना |
|
विस्तार जानकारी |
|||
| नाम: | कार्टन कार्डबोर्ड के लिए 5 प्लाई 2200 मिमी 180 नालीदार बोर्ड उत्पादन लाइन | आकार: | 1800mm-2500mm |
|---|---|---|---|
| स्पीड: | 180मी/मिनट | कुल शक्ति: | 250kw |
| लाइन की कुल लंबाई: | 75m | बांसुरी प्रकार: | ग्राहकों की जरूरतों के अनुसार |
| मुख्य मशीन: | सिंगल फेसर, प्रीहीटर, नेकां कट ऑफ मशीन, आदि। | <i>Max.</i> <b>मैक्स।</b> <i>pressure</i> <b>दबाव</b>: | 10-12 किग्रा/सेमी2 |
| प्रमुखता देना: | 5 प्लाई नालीदार बोर्ड उत्पादन लाइन,2200 मिमी नालीदार बोर्ड उत्पादन लाइन,5 प्लाई नालीदार बॉक्स बनाने की मशीन |
||
उत्पाद विवरण

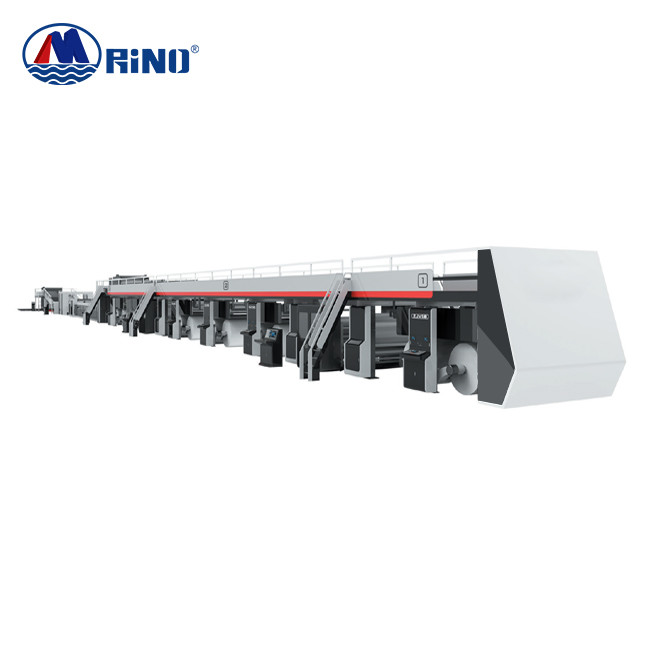

कार्टन कार्डबोर्ड के लिए 5 प्लाई 2200 मिमी 180 नालीदार बोर्ड उत्पादन लाइन
नालीदार बोर्ड उत्पादन लाइन की मशीन परिचय
नालीदार बोर्ड उत्पादन प्रक्रिया के अनुसार, नालीदार बोर्ड उत्पादन लाइन दो अपेक्षाकृत स्वतंत्र प्रक्रिया वर्गों, गीले अंत उपकरण और शुष्क अंत उपकरण से बना है।वेट एंड इक्विपमेंट में मुख्य रूप से बेस पेपर ट्रे, ऑटोमैटिक पेपर स्प्लिसिंग मशीन, प्री-हीटिंग प्री-कंडीशनर, और सिंगल फेसर मशीन, पेपर कन्वेक्टर ब्रिज, ग्लू स्प्रेडर्स, डबल फेसर मशीन आदि शामिल हैं, वेट एंड इक्विपमेंट नालीदार बेस पेपर को तीन में बना देगा। विभिन्न बांसुरी संयोजनों के साथ पांच, और सात-परत नालीदार कार्डबोर्ड;कैडर उपकरण में मुख्य रूप से रोटरी कटिंग मशीन, स्लीटिंग और क्रीजिंग मशीन, क्रॉस-कटिंग मशीन, स्टैकिंग मशीन आदि शामिल हैं, कैडर उपकरण स्लीटिंग, क्रॉस-कटिंग और स्टैकिंग के लिए ऑर्डर की आवश्यकताओं के अनुसार नालीदार कार्डबोर्ड को काट देगा।
पैरामीटर
| 1 | प्रभावी चौड़ाई | 2200 मिमी | 2 | डिजाइन उत्पादन गति | 180मी/मिनट | |||
| 3 | तीन परत काम की गति | 150-180मी/मिनट | 4 | पांच परत काम की गति | 120-150मी/मिनट | |||
| 5 | सात परत काम की गति | ------------------- | 6 | उच्चतम परिवर्तन एकल गति | ------------------- | |||
| 7 | अनुदैर्ध्य पृथक्करण सटीकता | ± 1 मिमी | 8 | क्रॉस-कटिंग परिशुद्धता | ± 1 मिमी | |||
|
ध्यान दें |
प्राप्त करने के लिए आवश्यक उपरोक्त लक्ष्यों को गति दें: प्रभावी चौड़ाई 2200 मिमी, निम्नलिखित मानकों का पालन करें और कागज के उपकरण की स्थिति 175 ℃ हीटिंग सतह के तापमान को सुनिश्चित करें। | |||||||
| टॉप पेपर इंडेक्स | 100g/㎡--180g/㎡ रिंग क्रश इंडेक्स (Nm/g)≥8 (पानी युक्त 8-10%) | |||||||
| कोर पेपर इंडेक्स | 80g/㎡--160g/㎡ रिंग क्रश इंडेक्स (Nm/g)≥5.5 (पानी युक्त 8-10%) | |||||||
| पेपर इंडेक्स में | 90g/㎡--160g/㎡ रिंग क्रश इंडेक्स (Nm/g)≥6 (पानी युक्त 8-10%) | |||||||
| 9 | बांसुरी संयोजन | |||||||
| 10 | भाप की आवश्यकता | अधिकतम दबाव 16kg/cm2 | सामान्य दबाव10-12 किग्रा/सेमी2 | 4000 किग्रा / घंटा का उपयोग करें | ||||
| 1 1 | बिजली की मांग | AC380V 50Hz 3PH | कुल शक्ति≈250KW | रनिंग पावर≈150KW | ||||
| 12 | संपीड़ित हवा | अधिकतम दबाव 9kg/cm2 | सामान्य दबाव4-8kg/cm2 | 1m3 / मिनट का उपयोग करें | ||||
| 13 | स्थान | Lmin75m*Wmin12m*Hmin5m (ऑडिटेड प्रदान करने के लिए प्रदाता को वास्तविक ड्राइंग प्रबल) | ||||||
नालीदार सिंगल फेसर मशीन
मशीन परिचय
* डिजाइन गति: 180 मीटर / मिनट।
* 48CrMo मिश्र धातु इस्पात से बने नालीदार रोलर्स, कठोरता HRC58-60 के लिए गर्मी उपचार के साथ, क्रोम उपचार के साथ सतह चढ़ाया।
* नालीदार रोलर: एक ड्रम के साथ Dia.280mm।
* प्रेस रोलर: Dia.320mm।ड्रम के साथ।
* वैक्यूम सक्शन फिंगरलेस डिज़ाइन उच्च गति निर्माण में सही बांसुरी निर्माण प्रदान करता है।
* जिम्बल ड्राइवर सिस्टम।व्यक्तिगत विसर्जन तेल गियर प्रकार ड्राइव बॉक्स, गतिशील कंपन को अलग करना रखरखाव के लिए आसान और तेज़ चलने की स्थिरता में सुधार करता है
* ग्लूइंग रोलर: सतह को नेटिंग डिज़ाइन और क्रोम प्लेटेड के साथ उभरा हुआ है।
* वायवीय प्रणाली द्वारा नियंत्रित ऊपरी नालीदार रोलर, दबाव रोलर और गोंद रोलर का समायोजन।
* प्रीहीटिंग और प्रीकंडीशनिंग रोलर्स के साथ।
नेकां कट ऑफ मशीन
| चौड़ाई | 2200 मिमी |
| दसवां काटना | 500-9999 मिमी |
| आदेश रखना | 999आदेश |
| सटीक काटना | ± 1 मिमी |
| शक्ति | 11kw |
| चाकू रोलर व्यास | 190 मिमी |
| अधिकतम उत्पादन गति | 180मी/मिनट |
मशीन परिचय
1. विशेष संरचना प्रकार, उच्च गुणवत्ता वाली वॉलबोर्ड और सीट, विश्वसनीय और स्लिंकी।
2. दो तरफ वॉलबोर्ड पर वॉच-विंडो के साथ, निर्माण और रखरखाव में देखने में आसान।
3. ड्राइविंग पार्ट हर्मेटिक लुब्रिकेट को अपनाता है, सुनिश्चित करें कि उच्च परिशुद्धता, उच्च स्थिरता है।
4. उच्च परिशुद्धता और कठोरता लैपिंग गियर, उच्च गति के लिए सूट, तेल महसूस किया स्नेहन कार्य-जीवन को लम्बा खींचता है।कच्चे किनारों के बिना ब्लेड सटीकता मेशिंग, कार्टन शीट काटना सुनिश्चित करें।
5. उच्च परिशुद्धता काटने शाफ्ट और काटने की सीट, विश्वसनीय और स्लिंकी।
6. ब्लेड बदलने में विशेष संरचना डिजाइन, ब्लेड बदलने के लिए आसान और तेज़।
7. पूरे सिस्टम डिजाइन सीई मानक सख्ती से, उद्योग कंप्यूटर परीक्षण सख्ती से पास करें, उच्च गुणवत्ता, लंबे कार्य जीवन और स्थिरता सुनिश्चित करें।
