Rino Packaging Machinery Co., Ltd

3 5 7 प्लाई कार्टन उत्पादन लाइन 100 मीटर / मिनट 100 किलोवाट 5 प्लाई स्वचालित नालीदार संयंत्र:

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: RINO
प्रमाणन: CE
मॉडल संख्या: एचसी-पीएल 3/5/7 प्लाई 1800
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiation
पैकेजिंग विवरण: फिल्म या लकड़ी के मामले में लिपटे
प्रसव के समय: जमा के बाद 40-60 कार्य दिवस
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: 5 सेट / महीना
  • विस्तार जानकारी
  • उत्पाद विवरण

विस्तार जानकारी

नाम: 3/5/7 कार्टन बॉक्स के लिए प्लाई नालीदार बोर्ड उत्पादन लाइन आकार: 1800mm-2500mm
स्पीड: 100मी/मिनट कुल शक्ति: 100kw
लाइन की कुल लंबाई: 52 मी बांसुरी प्रकार: ग्राहकों की जरूरतों के अनुसार
मुख्य मशीन: सिंगल फेसर, प्रीहीटर, नेकां कट ऑफ मशीन, आदि। <i>Max.</i> <b>मैक्स।</b> <i>pressure</i> <b>दबाव</b>: 1.3 एमपीए
हाई लाइट:

7 प्लाई कार्टन प्रोडक्शन लाइन

,

100 मीटर / मिन कार्टन प्रोडक्शन लाइन

,

100 किलोवाट 5 प्लाई ऑटोमैटिक कॉरगेशन प्लांट

उत्पाद विवरण

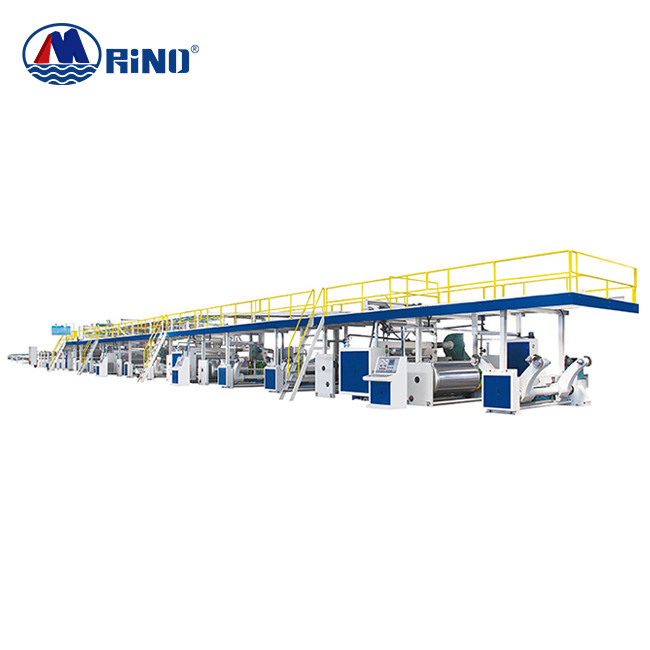

3 5 7 कार्टन बॉक्स के लिए प्लाई नालीदार बोर्ड उत्पादन लाइन



नालीदार बोर्ड उत्पादन लाइन की मशीन परिचय



नालीदार बोर्ड उत्पादन लाइन को टाइल लाइन के रूप में संक्षिप्त किया जाता है, जो नालीदार बॉक्स उत्पादन उद्यम का प्रमुख उत्पादन उपकरण है।नालीदार बोर्ड उत्पादन लाइन कार्टन पैकेजिंग उद्यम में सबसे महत्वपूर्ण उत्पादन लाइन उपकरण है। जिसमें मुख्य रूप से सिंगल फेसर मशीन, मिल रोल स्टैंड, एनसी कट ऑफ मशीन, प्रीहीटर और डबल फेसर आदि शामिल हैं।



पैरामीटर



मैक्स।कागज की चौड़ाई: 1800मिमी
मैक्स।नालीदार रोल की चौड़ाई 1870मिमी
मैक्स।मशीन की गति 100मी/मिनट
बांसुरी प्रकार: ग्राहक अनुरोध के अनुसार बांसुरी प्रकार

भाप की खपत: 2000 किग्रा / घंटा काम करना।दबाव: 1.0—1.1MPa

मैक्स।दबाव 1.3 एमपीए

शक्ति का अनुरोध किया: 380V, 50 हर्ट्ज, 3-चरण
कुल शक्ति: सामान्य स्थिति के लिए लगभग 100kw
लाइन की कुल लंबाई: 52 मीटर।



नहीं मशीनों की सूची



1

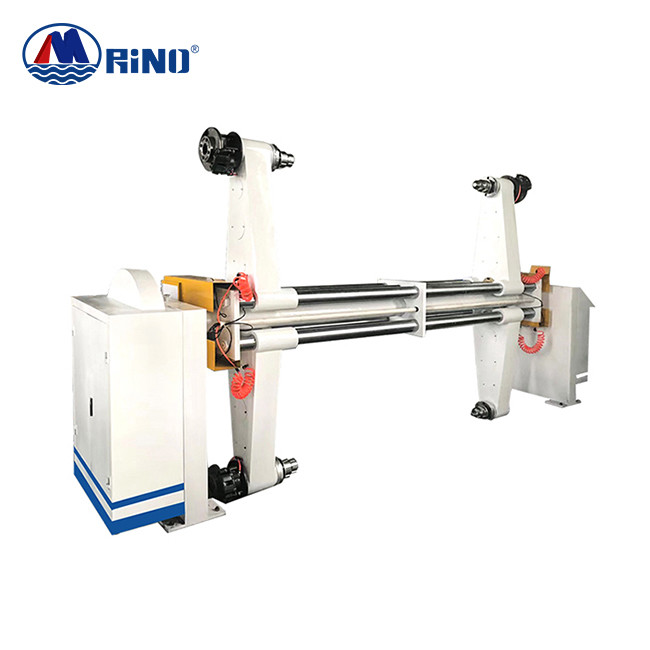

हाइड्रोलिक मिल रोल स्टैंड

- दो Dia.1500mm पेपर मिल का समर्थन करें

- कैरी पेपर मिल के लिए ट्रैक और ट्रॉली सहित

--वायवीय ब्रेक और स्प्रिंग क्लच

2 प्रीहीटर (आरजी) 600mm







3

फिंगरलेस सिंगल फेसर (SF-280)

- ड्रम के साथ रोलर Dia.280mm कोरुगेट करना।

- रोलर Dia.280mm दबाएं।ड्रम के साथ।





4

ऊपर से गुज़रने वाला पुल

--डबल वैक्यूम तनाव नियंत्रण

--इलेक्ट्रिक पेपर वे नियंत्रण

5

डबल प्लाई प्रीहीटर (आरजी)

600mm

6

गोंद मशीन जीएम-बी

- गोंद रोलर उभरा हुआ और क्रोम मढ़वाया;



7

डबल फेसर (एसएम-एस)

- गुणवत्ता कपास बेल्ट 1set सहित;

--ड्राइव रोल स्टैंड सहित

- 12 पीसी (16 x 600 मिमी) हीटिंग प्लेट सहित-



8

पतला ब्लेड स्लिटर स्कोरर ZQS

--5 सेट स्लीटर चाकू और 8 सेट स्कोरर व्हील

--स्वचालित पीसने वाले चाकू

9

एनसी कट-ऑफ (कम्प्यूटरीकृत ऑर्डर परिवर्तन)

- पूर्ण सर्वो कंप्यूटर सिस्टम के साथ

10 पेपर शीट डिलीवरी
1 1 गोंद बनाने की मशीन
12 आंतरिक स्टीम पाइप सिस्टम
13 आंतरिक विद्युत प्रणाली
14 संपीड़ित वायु प्रणाली



नालीदार सिंगल फेसर मशीन

3 5 7 प्लाई कार्टन उत्पादन लाइन 100 मीटर / मिनट 100 किलोवाट 5 प्लाई स्वचालित नालीदार संयंत्र: 0

मशीन परिचय



* डिजाइन गति: 100 मीटर / मिनट।

* 48CrMo मिश्र धातु इस्पात से बने नालीदार रोलर्स, कठोरता HRC58-60 के लिए गर्मी उपचार के साथ, क्रोम उपचार के साथ सतह चढ़ाया।

* नालीदार रोलर: एक ड्रम के साथ Dia.280mm।

* प्रेस रोलर: Dia.320mm।ड्रम के साथ।

* वैक्यूम सक्शन फिंगरलेस डिज़ाइन उच्च गति निर्माण में सही बांसुरी निर्माण प्रदान करता है।

* जिम्बल ड्राइवर सिस्टम।व्यक्तिगत विसर्जन तेल गियर प्रकार ड्राइव बॉक्स, गतिशील कंपन को अलग करना रखरखाव के लिए आसान और तेज़ चलने की स्थिरता में सुधार करता है

* ग्लूइंग रोलर: सतह को नेटिंग डिज़ाइन और क्रोम प्लेटेड के साथ उभरा हुआ है।

* वायवीय प्रणाली द्वारा नियंत्रित ऊपरी नालीदार रोलर, दबाव रोलर और गोंद रोलर का समायोजन।

* प्रीहीटिंग और प्रीकंडीशनिंग रोलर्स के साथ।



नेकां कट ऑफ मशीन



3 5 7 प्लाई कार्टन उत्पादन लाइन 100 मीटर / मिनट 100 किलोवाट 5 प्लाई स्वचालित नालीदार संयंत्र: 1







चौड़ाई 1800मिमी
दसवां काटना 500-9999 मिमी
आदेश रखना 999आदेश
सटीक काटना ± 1 मिमी
शक्ति 11kw
चाकू रोलर व्यास 190 मिमी
अधिकतम उत्पादन गति 100मी/मिनट



मशीन परिचय



1. विशेष संरचना प्रकार, उच्च गुणवत्ता वाली वॉलबोर्ड और सीट, विश्वसनीय और स्लिंकी।

2. दो तरफ वॉलबोर्ड पर वॉच-विंडो के साथ, निर्माण और रखरखाव में देखने में आसान।

3. ड्राइविंग पार्ट हर्मेटिक लुब्रिकेट को अपनाता है, सुनिश्चित करें कि उच्च परिशुद्धता, उच्च स्थिरता है।

4. उच्च परिशुद्धता और कठोरता लैपिंग गियर, उच्च गति के लिए सूट, तेल महसूस किया स्नेहन कार्य-जीवन को लम्बा खींचता है।कच्चे किनारों के बिना ब्लेड सटीकता मेशिंग, कार्टन शीट काटना सुनिश्चित करें।

5. उच्च परिशुद्धता काटने शाफ्ट और काटने की सीट, विश्वसनीय और स्लिंकी।

6. ब्लेड बदलने में विशेष संरचना डिजाइन, ब्लेड बदलने के लिए आसान और तेज़।

7. पूरे सिस्टम डिजाइन सीई मानक सख्ती से, उद्योग कंप्यूटर परीक्षण सख्ती से पास करें, उच्च गुणवत्ता, लंबे कार्य जीवन और स्थिरता सुनिश्चित करें।





हमारी फैक्टरी



3 5 7 प्लाई कार्टन उत्पादन लाइन 100 मीटर / मिनट 100 किलोवाट 5 प्लाई स्वचालित नालीदार संयंत्र: 2
