उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | RINO |
| प्रमाणन: | CE |
| मॉडल संख्या: | एचसी-पीएल 3/5/7 प्लाई 1800 |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | Negotiation |
| पैकेजिंग विवरण: | फिल्म या लकड़ी के मामले में लिपटे |
| प्रसव के समय: | जमा के बाद 40-60 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 5 सेट/माह |
|
विस्तार जानकारी |
|||
| नाम: | 3 5 7 प्लाई कार्टन उत्पादन लाइन 150 मीटर / मिनट स्वचालित नालीदार मशीन | आकार: | 1800mm-2500mm |
|---|---|---|---|
| रफ़्तार: | 100मी/मिनट | कुल शक्ति: | 100 किलोवाट |
| लाइन की कुल लंबाई: | 61m | बांसुरी प्रकार: | ग्राहकों की जरूरतों के अनुसार |
| मुख्य मशीन: | सिंगल फेसर, प्रीहीटर, नेकां कट ऑफ मशीन, आदि। | <i>Max.</i> <b>मैक्स।</b> <i>Pressure</i> <b>दबाव</b>: | 1.3 एमपीए |
| हाई लाइट: | 150 मीटर / न्यूनतम कार्टन उत्पादन लाइन,3 प्लाई नालीदार कार्टन उत्पादन लाइन,7 प्लाई स्वचालित नालीदार मशीन |
||
उत्पाद विवरण
नालीदार बोर्ड उत्पादन लाइन की मशीन परिचय
नालीदार बोर्ड उत्पादन लाइन में रोल स्टैंड, सिंगल फेसर मशीन, प्रीहीटर, कन्वेइंग ब्रिज, ग्लूइंग मशीन, थिन-ब्लेड स्लीटिंग मशीन, एनसी कटिंग मशीन और स्वचालित स्टेकर शामिल हैं, जो उच्च गति और उच्च प्रदर्शन के साथ उच्च गुणवत्ता वाले बोर्ड का उत्पादन करते हैं।हम तीन-परत, पांच-परत और सात-परत नालीदार बोर्ड उत्पादन लाइनों का उत्पादन कर सकते हैं जिनकी चौड़ाई 1400 मिमी से 2200 मिमी और उत्पादन गति 60 से 300 मीटर / मिनट है।ग्राहक अपनी आवश्यकता के अनुसार उत्पादन क्षमता का चयन कर सकते हैं।
पैरामीटर
| मैक्स।कागज की चौड़ाई: | 1800मिमी |
| मैक्स।नालीदार रोल की चौड़ाई | 1870मिमी |
| मैक्स।मशीन की गति | 150मी/मिनट |
| बांसुरी प्रकार: | ग्राहक अनुरोध के अनुसार बांसुरी प्रकार |
|
भाप की खपत: 2000 किग्रा / घंटा काम करना।दबाव: 1.0—1.1MPa मैक्स।दबाव 1.3 एमपीए |
|
| शक्ति का अनुरोध किया: | 380V, 50 हर्ट्ज, 3-चरण |
| कुल शक्ति: | सामान्य स्थिति के लिए लगभग 100kw |
| लाइन की कुल लंबाई: | 62 मीटर। |
| ना | मशीनों की सूची |
| 1 |

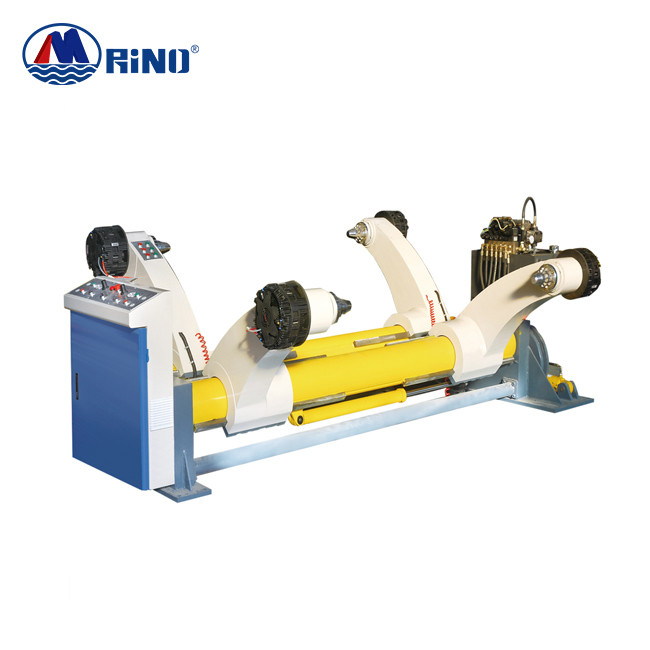

हाइड्रोलिक मिल रोल स्टैंड - दो Dia.1500mm पेपर मिल का समर्थन करें - कैरी पेपर मिल के लिए ट्रैक और ट्रॉली सहित --वायवीय ब्रेक और स्प्रिंग क्लच |

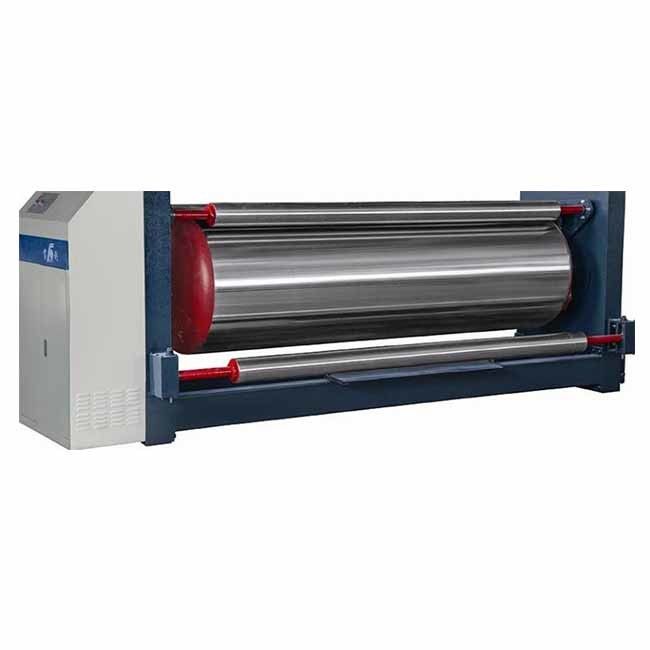

| 2 | प्रीहीटर (आरजी) 600mm |
| 3 |
सिंगल फेसर 320mm 48CrMo उच्च गुणवत्ता मिश्र धातु इस्पात, कठोरता HRC55°-58° शमन और तड़के के बाद, ऊपरी-निचले रोलर की सतह जमीन है। |
| 4 |
ऊपर से गुज़रने वाला पुल --डबल वैक्यूम तनाव नियंत्रण --इलेक्ट्रिक पेपर वे नियंत्रण |
| 5 |
गोंद मशीन 320mm जीएम-बी - गोंद रोलर उभरा और क्रोम मढ़वाया; |
| 6 |
डबल फेसर (एसएम-एस) - गुणवत्ता कपास बेल्ट 1set सहित; --ड्राइव रोल स्टैंड सहित - 14 पीसी (14 x 600 मिमी) हीटिंग प्लेट सहित; |
| 7 |

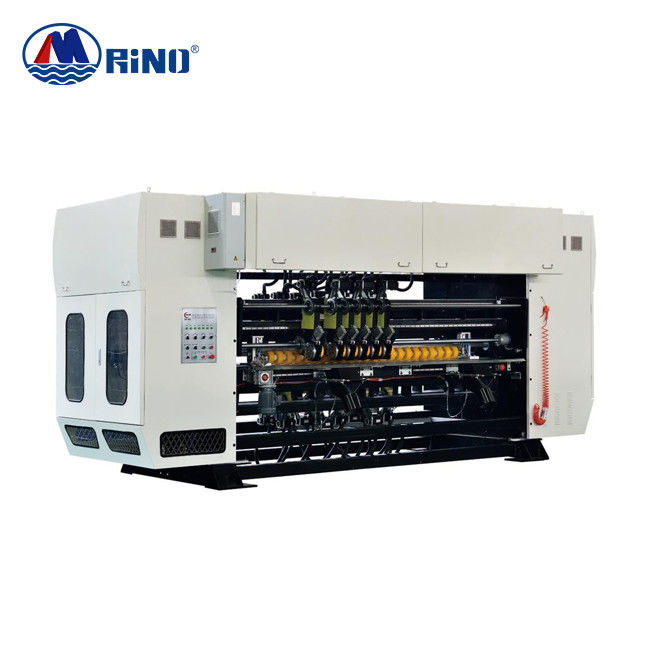

पतला ब्लेड स्लिटर स्कोरर --5 सेट स्लीटर चाकू और 8 सेट स्कोरर व्हील --स्वचालित पीस चाकू |
| 8 |
एनसी कट-ऑफ (कम्प्यूटरीकृत आदेश परिवर्तन) - पूर्ण सर्वो कंप्यूटर सिस्टम के साथ |
| 9 | स्टैकिंग मशीन |
| 10 | गोंद बनाने की मशीन |
| 1 1 | आंतरिक स्टीम पाइप सिस्टम |
| 12 | आंतरिक विद्युत प्रणाली |
| 13 | संपीड़ित वायु प्रणाली |

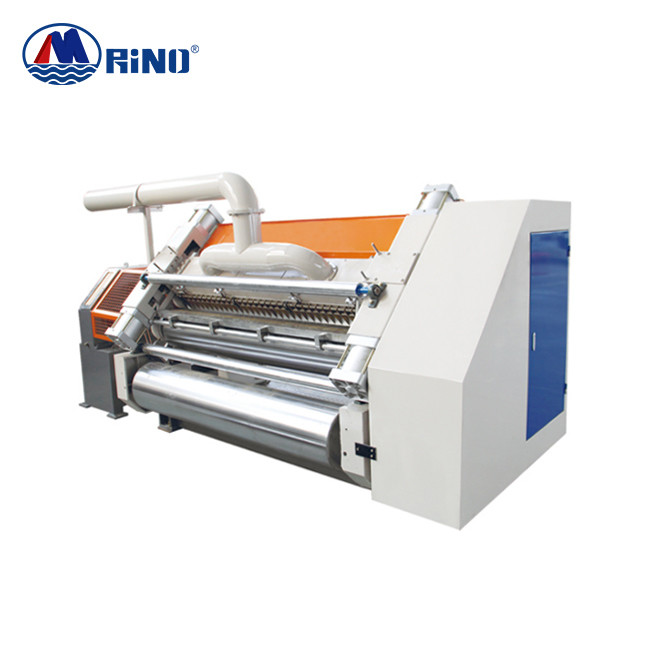

नालीदार सिंगल फेसर मशीन
मशीन परिचय
| मैक्स।मशीन की गति | 150मी/मिनट |
| मैक्स।काम की चौड़ाई | 1800मिमी |
| अधिकतम काम भाप दबाव: | 1.0-1.3 एमपीए |
| भाप का तापमान | 160-210 सेंटीग्रेड |
| ऊर्जा की आवश्यकताएं: | 380 वी, 50 हर्ट्ज |
| नालीदार रोलर का व्यास | 320 मिमी |
* 48CrMo मिश्र धातु इस्पात से बने नालीदार रोलर्स, कठोरता HRC58-60 के लिए गर्मी उपचार के साथ, क्रोम उपचार के साथ सतह चढ़ाया।
* नालीदार रोलर: एक ड्रम के साथ Dia.320mm।
* वैक्यूम सक्शन फिंगरलेस डिज़ाइन उच्च गति निर्माण में सही बांसुरी निर्माण प्रदान करता है।
* जिम्बल ड्राइवर सिस्टम।व्यक्तिगत विसर्जन तेल गियर प्रकार ड्राइव बॉक्स, गतिशील कंपन को अलग करने से रखरखाव के लिए आसान और तेज़ चलने की स्थिरता में सुधार होता है।
* ग्लूइंग रोलर: सतह को नेटिंग डिज़ाइन और क्रोम प्लेटेड के साथ उभरा हुआ है।
* वायवीय प्रणाली द्वारा नियंत्रित ऊपरी नालीदार रोलर, दबाव रोलर और गोंद रोलर का समायोजन।
* प्रीहीटिंग और प्रीकंडीशनिंग रोलर्स के साथ।
नेकां कट ऑफ मशीन
| चौड़ाई | 1800मिमी |
| दसवां काटना | 500-9999 मिमी |
| आदेश रखना | 999आदेश |
| सटीक काटना | ± 1 मिमी |
| शक्ति | 11kw |
| चाकू रोलर व्यास | 190 मिमी |
| अधिकतम उत्पादन गति | 150मी/मिनट |
मशीन परिचय
1. विशेष संरचना प्रकार, उच्च गुणवत्ता वाली वॉलबोर्ड और सीट, विश्वसनीय और स्लिंकी।
2. दो तरफ वॉलबोर्ड पर वॉच-विंडो के साथ, निर्माण और रखरखाव में देखने में आसान।
3. ड्राइविंग पार्ट हर्मेटिक लुब्रिकेट को अपनाता है, सुनिश्चित करें कि उच्च परिशुद्धता, उच्च स्थिरता है।
4. उच्च परिशुद्धता और कठोरता लैपिंग गियर, उच्च गति के लिए सूट, तेल महसूस किया स्नेहन कार्य-जीवन को लम्बा खींचता है।कच्चे किनारों के बिना ब्लेड सटीकता मेशिंग, कार्टन शीट काटना सुनिश्चित करें।
5. उच्च परिशुद्धता काटने शाफ्ट और काटने की सीट, विश्वसनीय और स्लिंकी।
6. ब्लेड बदलने में विशेष संरचना डिजाइन, ब्लेड बदलने के लिए आसान और तेज़।
7. पूरे सिस्टम डिजाइन सीई मानक सख्ती से, उद्योग कंप्यूटर परीक्षण सख्ती से पास करें, उच्च गुणवत्ता, लंबे कार्य जीवन और स्थिरता सुनिश्चित करें।
